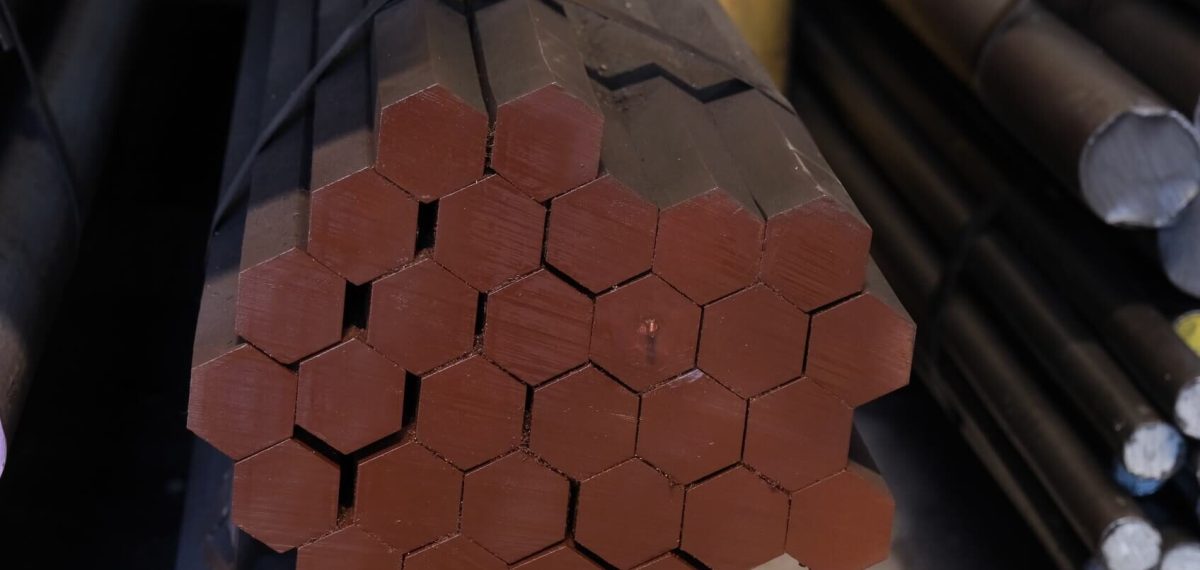

Bu Standardın kapsamına giren genel kullanım amaçlı soğuk haddelenmiş altıgen kesitli çubuklar Çizelge 1’de verilen ve Şekil 1’de gösterilen belirtilmiş boyutlarla teslim edilmelidir. Tercih edilen boyutlar Çizelge 1’de verilmiştir.
Çizelge 1 – Soğuk Haddelenmiş altıgen kesitli çelik çubukların tercih edilen boyutları vve kütleleri
| Karşılıklı yüzeyler arasındaki mesafe Distance between parelel sides s (mm) |
Sapma Sınırı Deviation Limits (mm) |
Birim Ağırlık Weight per meter (Kg/m) |
Kesit Alanı Space Sectional Area (Cm²) |
|---|---|---|---|
| 13 | ±0,4 | 1,15 | 1,46 |
| 14 | ±0,4 | 1,33 | 1,70 |
| 15 | ±0,4 | 1,53 | 1,95 |
| 16 | ±0,5 | 1,74 | 2,22 |
| 17 | ±0,5 | 1,96 | 2,50 |
| 18 | ±0,5 | 2,20 | 2,81 |
| 19 | ±0,5 | 2,46 | 3,13 |
| 20,5 | ±0,5 | 2,86 | 3,64 |
| 22,5 | ±0,5 | 3,44 | 4,38 |
| 23,5 | ±0,5 | 3,75 | 4,78 |
| 25,5 | ±0,6 | 4,42 | 5,63 |
| 28,5 | ±0,6 | 5,52 | 7,03 |
| 31,5 | ±0,6 | 6,75 | 8,59 |
| 33,5 | ±0,6 | 7,63 | 9,72 |
| 35,5 | ±0,8 | 8,56 | 10,9 |
| 37,5 | ±0,8 | 9,56 | 12,2 |
| 39,5 | ±0,8 | 10,6 | 13,5 |
| 42,5 | ±0,8 | 12,3 | 15,6 |
| 47,5 | ±0,8 | 15,3 | 19,5 |
| 52 | ±1,0 | 18,4 | 23,4 |
| 57 | ±1,0 | 22,1 | 28,1 |
| 62 | ±1,0 | 26,1 | 33,3 |
| 67 | ±1,0 | 30,5 | 38,9 |
| 72 | ±1,0 | 35,2 | 44,9 |
| 78 | ±1,0 | 41,4 | 52,7 |
| 83 | ±1,3 | 46,8 | 59,7 |
| 88 | ±1,3 | 52,6 | 67,1 |
| 93 | ±1,3 | 58,8 | 74,9 |
| 98 | ±1,3 | 65,3 | 83,2 |
| 103 | ±1,5 | 72,1 | 91,9 |
Siparişte kabul edilebilir sapma aralığı, anlaşmayla artı tarafta kabul edilebilir. Örnek : Sabit boylarda ( 100 mm yerine ) 0 mmm veya tam boylarda ( 25 mm yerine) 0 mm Yoğunluk 7,85 kg/dm3

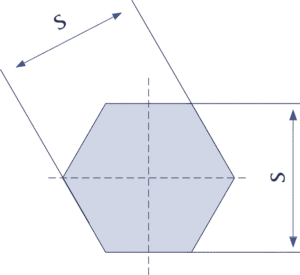

Şekil 1 - Soğuk haddelenmiş altıgen kesitli çelik çubuk
BOYUT VE ŞEKİL TOLERANSLARI

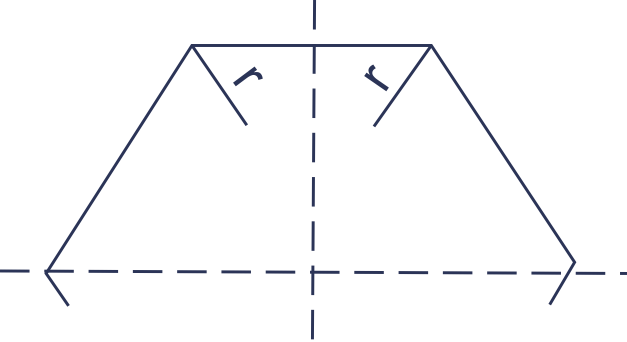

Çizelge 2 – Soğuk haddelenmiş altıgen kesitli çubukların yarıçap ve doprukuk toleransları Ölçüler mm cinsindendir.
| Yarıçap / Radius r | Parelel Yüzler arasındaki anma mesafesi Nominal distance between parallel sides |
r max |
|---|---|---|
|
s ≤ 20,0 | 1,5 |
| 20 < s ≤ 28,5 | 2,0 | |
| 28,5 < s ≤ 48,0 | 2,5 | |
| 48,0 < s ≤ 83,0 | 3,0 | |
| 83,0 < s ≤ 103,0 | 3,5 | |
| Doğrusallık / Straightness q | Parelel Yüzler arasındaki anma mesafesi Nominal distance between parallel sides |
q max |
|
s ≤ 39,5 | Saptanmamış / Undetermined |
| 39,5 < s ≤ 83,0 | 0,0040 × L | |
| 83,0 < s ≤ 103,0 | 0,0025 × L |
Çizelge 3 – Uzunluk Toleransları
| Uzunluk Tipi / Length Type | Aralık / Range (mm) | Sapma Sınırları / Deviation Limits |
|---|---|---|
| İmalat Boyu / Production Length M |
Her sipariş kaleminde 2000'lik artışlarla 3000 - 13000 arası Between 3000 - 13000 with an increase of 2000 in each item |
Teslim edilen çubukların %10'u sipariş aralığının asgari değeri altında olabilir, ancak asgari değerin %75'inin altında olamaz. 10% of delivered bars may be below minimum length but this 10% may not be below 75% of minimum length. |
| Sabit Boy / Constant Length F | 3000 - 13000 | ± 100 mm |
| Tam Boy / Full Length E |
< 6000 ≥ 6000 ≤ 13000 |
± 25 mm ± 50 mm |
